Indicatore carburante e componenti di montaggio per VW Type 3 – descrizione dettagliata

La categoria degli indicatori del carburante e componenti di montaggio per VW Type 3 comprende tutti i componenti responsabili della misurazione, trasmissione e visualizzazione del livello di carburante nel veicolo. Questo sistema permette al conducente di sapere in ogni momento quanta benzina è ancora presente nel serbatoio.

L’indicatore del carburante è l’elemento centrale: trasforma il livello del carburante in un segnale elettrico visualizzato sul quadro strumenti.

Struttura di un sistema completo di indicazione carburante

Un sistema funzionante è composto da diversi elementi coordinati:

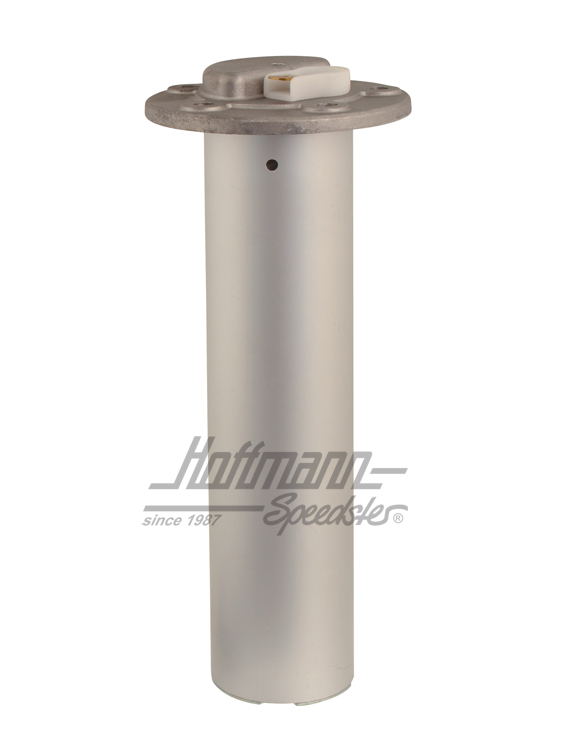

1. Indicatore carburante (sensore nel serbatoio)

• indicatore a galleggiante o a tubo

• misura il livello di carburante nel serbatoio

• converte il movimento meccanico in valori di resistenza elettrica

• funziona tramite un galleggiante che sale e scende con il livello

L’indicatore è il componente principale del sistema e determina la precisione della lettura.

2. Guarnizioni

• guarnizione tra indicatore e serbatoio

• impedisce perdite di carburante e vapori

• generalmente in sughero o gomma resistente ai carburanti

• garantisce una tenuta sicura

3. Elementi di fissaggio e montaggio

• viti e anelli di fissaggio

• flange o piastre di montaggio

• kit di installazione completi

• clip o staffe di fissaggio (a seconda della versione)

Questi elementi assicurano un montaggio stabile e senza perdite.

4. Collegamenti elettrici

• terminali o connettori a faston

• collegamento di massa alla carrozzeria

• cablaggio verso l’indicatore del cruscotto

• connettori di riparazione o prolunghe

Un buon contatto elettrico è fondamentale per una lettura precisa.

5. Componenti aggiuntivi (a seconda della versione)

• stabilizzatore di tensione per l’indicatore

• filtri del segnale

• indicatore carburante nel quadro strumenti

• elementi di integrazione nel cablaggio

Questi componenti migliorano stabilità e precisione della misurazione.

Funzionamento nel VW Type 3

Il sistema svolge una funzione semplice ma fondamentale:

• misura il livello di carburante nel serbatoio

• converte la posizione del galleggiante in resistenza elettrica

• invia il segnale al quadro strumenti

• fornisce una lettura continua durante la guida

Quando il livello cambia, il galleggiante si muove e modifica la resistenza elettrica.

Principio di funzionamento

Il sistema si basa su una resistenza variabile:

• serbatoio pieno → resistenza bassa

• mezzo serbatoio → resistenza media

• serbatoio vuoto → resistenza alta

Questo sistema analogico è tipico dei Volkswagen classici ed è apprezzato per la sua semplicità e affidabilità.

Usura dei componenti

Con il tempo possono verificarsi problemi comuni:

• galleggianti bloccati o danneggiati

• corrosione all’interno del serbatoio

• contatti elettrici ossidati

• guarnizioni indurite o crepate

• letture di resistenza imprecise

• problemi di massa o cablaggio

Questi difetti causano indicazioni errate o instabili.

Importanza nella restauro

Durante il restauro del VW Type 3 questi componenti vengono spesso sostituiti perché:

• l’indicazione del carburante diventa inattendibile

• possono verificarsi perdite di carburante

• la corrosione compromette la misurazione elettrica

• le guarnizioni vecchie non garantiscono più la tenuta

Un indicatore nuovo garantisce precisione e sicurezza di funzionamento.

Originale vs riproduzione

• pezzi originali: autentici ma spesso usurati o imprecisi

• riproduzioni: nuovi, affidabili e generalmente più precisi

Per l’uso quotidiano si preferiscono spesso componenti di qualità riprodotta.

Conclusione – un piccolo componente fondamentale

L’indicatore del carburante e i suoi componenti per VW Type 3 sono elementi piccoli ma essenziali. Garantendo una lettura affidabile del livello di carburante, migliorano sicurezza e comfort di guida.

Un sistema di misurazione in buone condizioni aumenta significativamente l’affidabilità e l’utilizzo quotidiano di questo classico Volkswagen.
